Horizontální plnicí a balicí stroj AF-35-D je určen k vytvoření nepřetržitého cyklu balicích sáčků ve formě „doy-pack“, předdávkovaných potravinářských i nepotravinářských sypkých, tekutých a pastovitých produktů (obiloviny, cukr, káva, čaj, obiloviny, ořechy, majonéza, kečup atd.).

Horizontální balicí stroj je univerzální zařízení, které umožňuje pracovat jako samostatný komplex pro balení produktů a jako součást plnicích a balicích linek s využitím objemových nebo váhových dávkovačů.

Charakteristiky.

Popis práce.

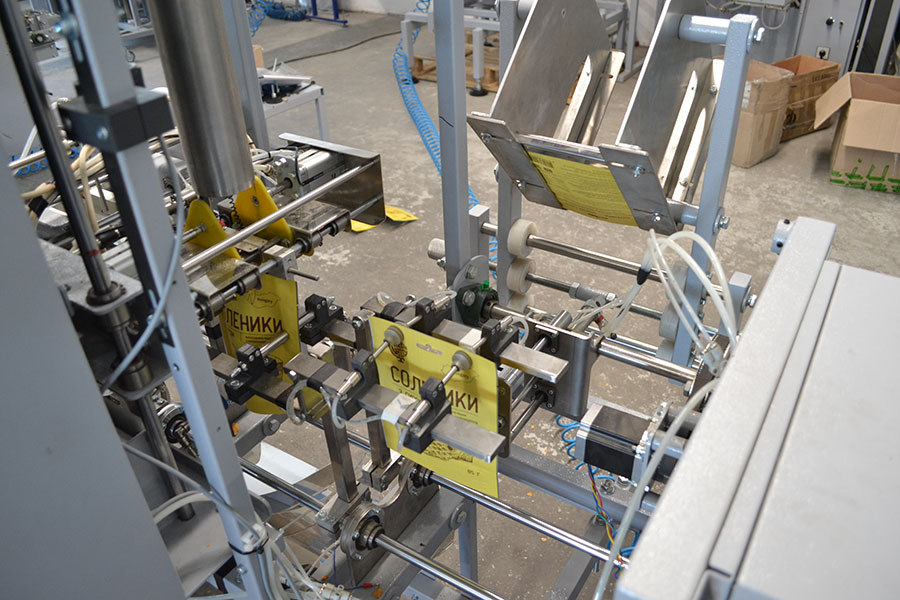

Obsluha umístí stoh balíků do akumulátoru, odkud je balík pomocí otočného mechanismu s vakuovými přísavkami vytažen a přesunut do pracovní oblasti.

Po vynesení balíku do pracovní oblasti a po provedení jednoho cyklu všemi jednotkami stroje přesune příčka mechanismu pro pohyb balíků všechny balíky v pracovní oblasti stroje do další fáze zpracování.

Balík přesunutý do horní otevírací polohy je uchopen z obou stran přísavkami a natažen. Otevřená horní část balíku se otevře a pokud je uzávěr ZIP zavřený, ohne se zpět. Úchyty mechanismu pro otevírání ZIPu vstoupí a zavřou se mezi ohnuté okraje horní části. Po sevření okrajů balíku se úchyty roztáhnou v opačných směrech, čímž se uzávěr ZIP otevřou, načež se úchyty otevřou a zvednou nahoru.

Do balíku s otevřenou horní částí posunutou do polohy se spustí kužel. Po dosažení dna sáčku se z kužele vynoří okvětní lístky, které otevřou dno, čímž sáčku dodají trojrozměrný tvar, načež se kužel přesune do horní polohy.

Po otevření sáčku pomocí vertikální krabice se krabice s uzavřenými chlopněmi spustí dolů do horní části plně otevřeného sáčku, která je přesunuta do plnicí polohy. Chlopně se otevřou a dávka produktu z dávkovače hmotnosti prochází přes přijímací trychtýř a krabici do sáčku, načež se krabice přesune do horní polohy.

Další jednotka napne horní část sáčku pomocí speciálních pružně uložených prstů, čímž jej připraví na poslední operaci – uzavření horní části.

Když se vozíky zavřou, svařovací podložky sevřou naplněný sáček posunutý do polohy s nataženým horním okrajem a svaří horní šev sáčku. Současně se svařováním horního švu sáčku se pogumované pásky uzavřou a uzavřou ZIP-lock.

Sáček posunutý do polohy jednotky pro svařování horního švu, naplněný a s nataženým horním okrajem je sevřen svařovacími podložkami a svaří horní šev sáčku. Současně se svařováním horního švu sáčku se pogumované pásky uzavřou a ZIP-lock se uzavře.

Po otevření horní svařovací jednotky spadne sáček do žlabu a je po něm unášen do boxu nebo k výstupnímu dopravníku.

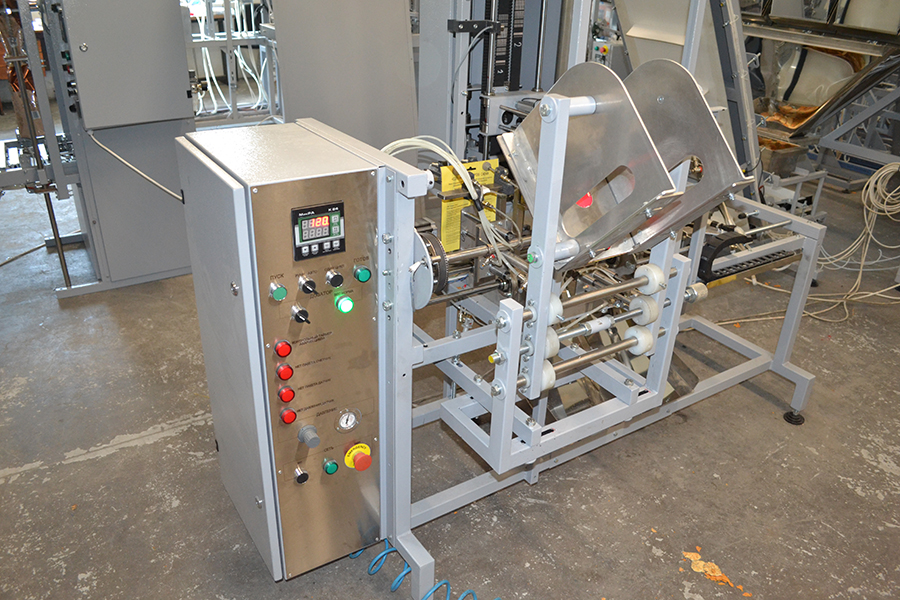

V automatickém režimu stroje jsou všechny povely k pohonům vysílány řídicí jednotkou. Stroj se zastaví v případě prázdných sáčků, produktu v násypce nebo v případě nouze. Informace o důvodu zastavení se zobrazuje na ovládacím panelu stroje.

Zvláštnosti.

Plnicí stroj doy-pack řady AF-35-DV se používá pro automatický proces plnění téměř jakéhokoli druhu sypkých produktů (káva, čaj, koření, sůl, cukr, cereálie atd.) do hotových sáčků doy-pack.

Díky použití lineárního dávkovače umožňuje toto zařízení plnění (rozdělování na dávky) produktů do hotových sáčků s maximální přesností. Dávkovač této řady má paměť na 15 programů, což zjednodušuje práci obsluhy od častých úprav na různé produkty. Balicí jednotka tohoto stroje umožňuje použití balení doy-pack různých velikostí uvedených v technické specifikaci. Je možné vyrobit zařízení s individuálními parametry.

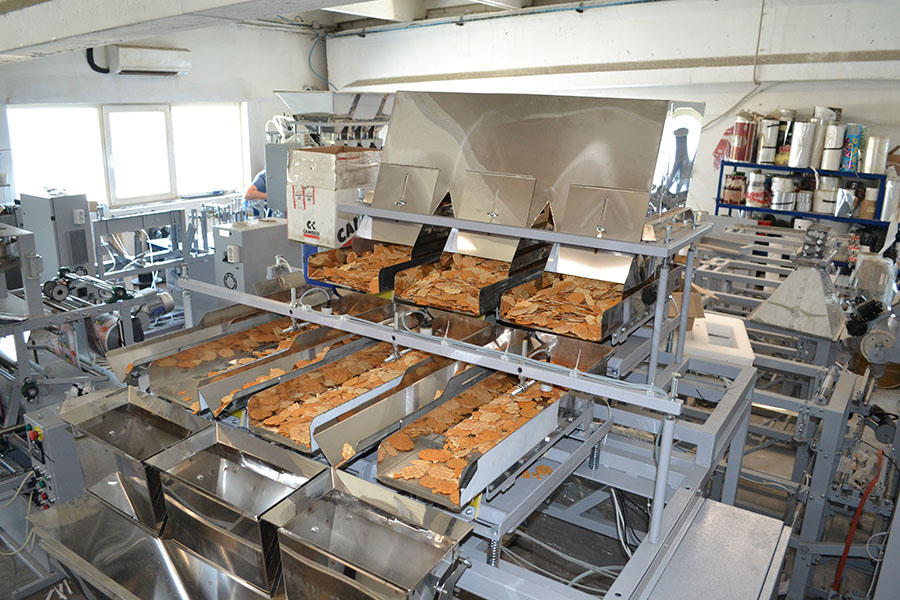

Plnicí komplex je k dispozici v modelu AF-35-DV s modifikacemi dávkovače (1, 2, 3, 4 proudy). Model AF-35-DV1 má 1 proud dávkovače s kapacitou až 300 balení/hodinu. Model AF-35-DV4 má 4 dávkovací proudy s kapacitou až 1200 balení/hodinu. Balicí stroj má také možnost připojení dalších typů dávkovačů (vážicí kombinovaný vícehlavý, volumetrický šnekový, volumetrický kapalinový, volumetrický karuselový nebo pásový).

Možnosti: až 600 balení/hodinu.

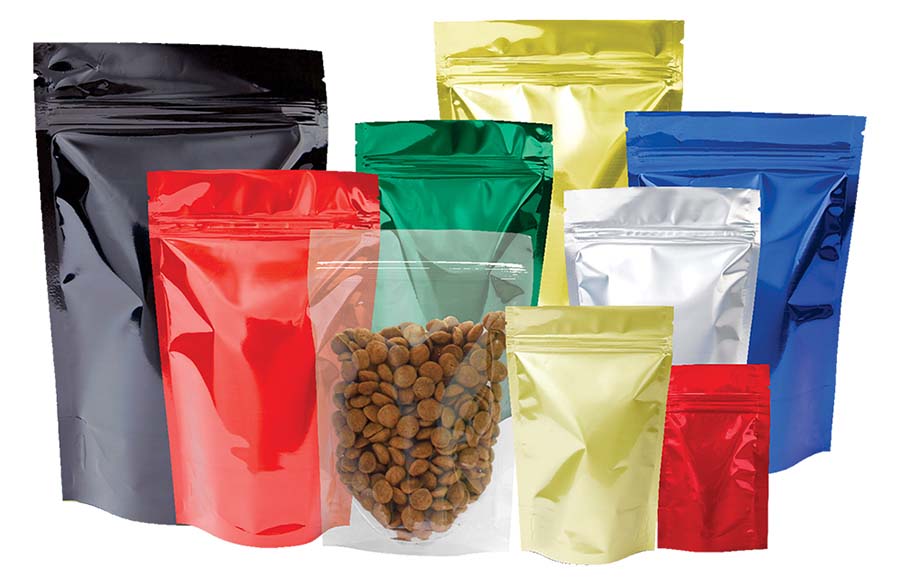

Typ balení: sáček doy-pack.

Produkty: sypké, tekuté produkty.
